anbei mein C64:
Das Board ist die Variante ASSY 250469, also die neuere, kleinere Variante mit dem SID 8580. Außer einem kompletten Wechsel der Elektrolyt-Kondensatoren befinden sich folgende Modifikationen/Erweiterungen auf dem Board:
JIFFY Dos: Serielles Schnellladesystem, welches die Geschwindigkeit des Ladevorgangs um den Faktor 6 bis 10 beschleunigt.
SRAM64: Ersatz für DRAM basierend auf SRAM. Beseitigt den VSP Bug.
TOLB: Ersatz für MOS 8701 (PAL Taktgeber).
FPGA SID: Reimplementation eines SID in einem FPGA.
Modulator Ersatz: Ersetz den nicht mehr benötigten Modulator, wodurch das Bild über S-Video deutlich besser wird. Außerdem erhält die Schaltung zusätzlich noch einen Streifen-Fix.

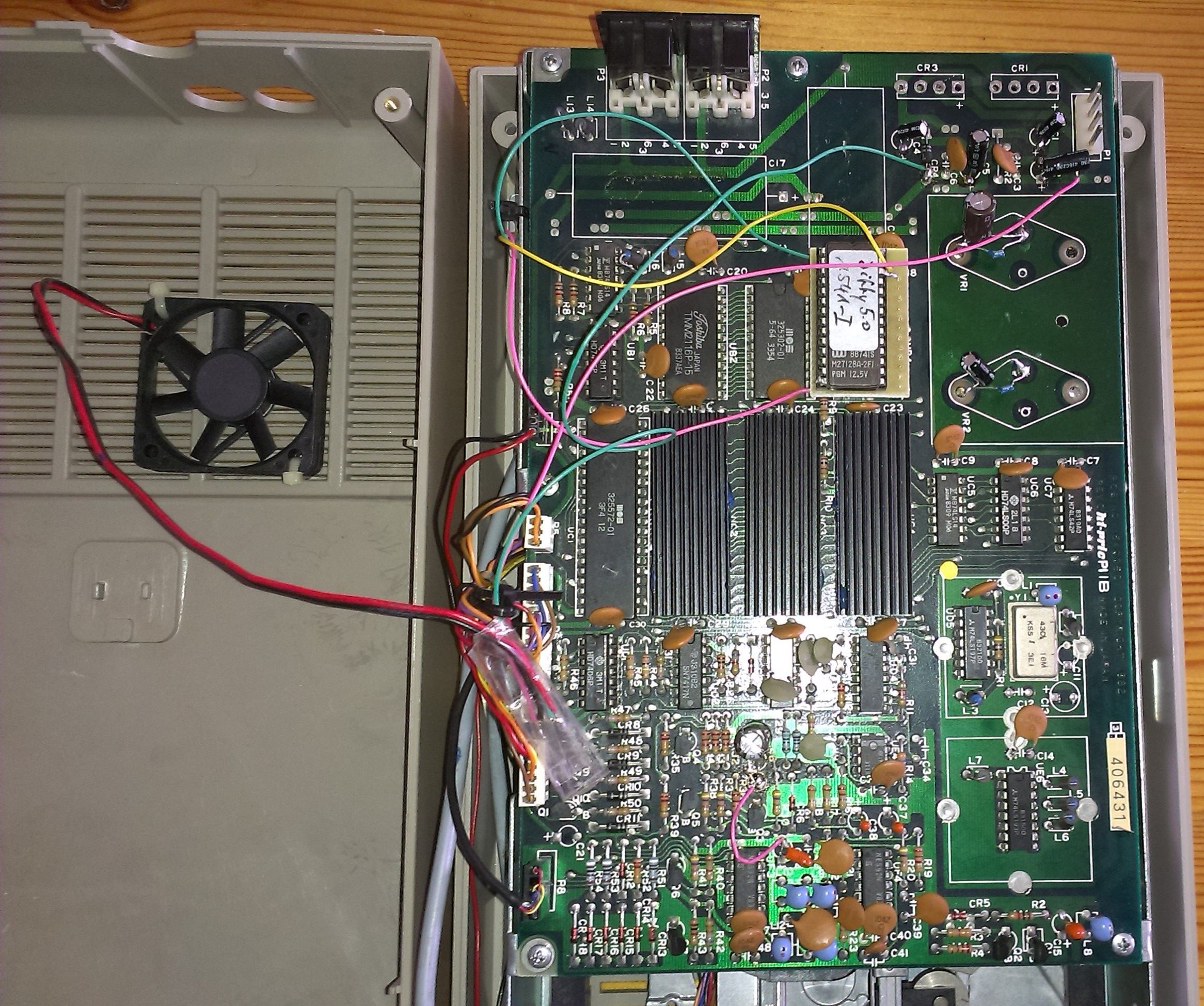

Als Diskettenlaufwerk kommt bei mir das ältere Modell 1541-I zum Einsatz. Das Kernal des Diskettenlaufwerks wurde, genauso wie beim C64, ebenfalls mit JiffyDos erweitert und umschaltbar gemacht. Damit kann die Ladezeit um einen Faktor zwischen 5 und 10 deutlich verkürzt werden. Des Weiteren wurde das interne Netzteil, bestehend aus einem Trenntrafo, Brückengleichrichtern und Festspannungsreglern durch ein Schaltnetzteil ersetzt. Das hat eine Verminderung der Wärmeentwicklung innerhalb des Diskettenlaufwerks zur Folge. Außerdem wurde ein kleiner Lüfter nachgerüstet, der für eine bessere Luftzirkulation sorgt.

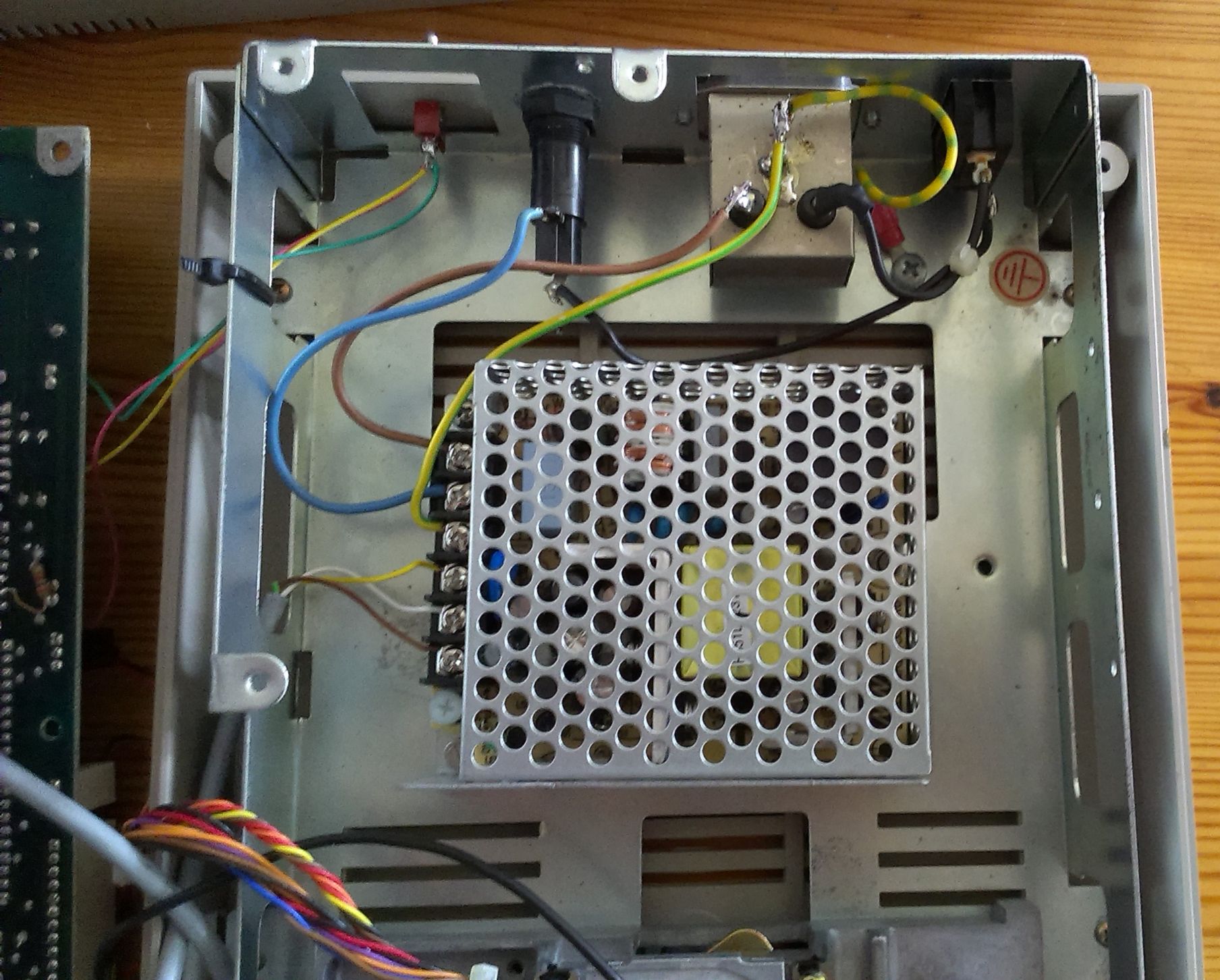

Verwendet habe ich ein kompaktes Schatnetzteil mit 32 W Ausgangsleistung. Es liefert beide benötigten Spannungen von 5 V und 12 V. (Mean Well Schaltnetzteil, geschlossen, 35 W, 5 / 12 V, 4 A, Reichelt Artikelnummer: SNT RD 35A, ca. 15 Euro).

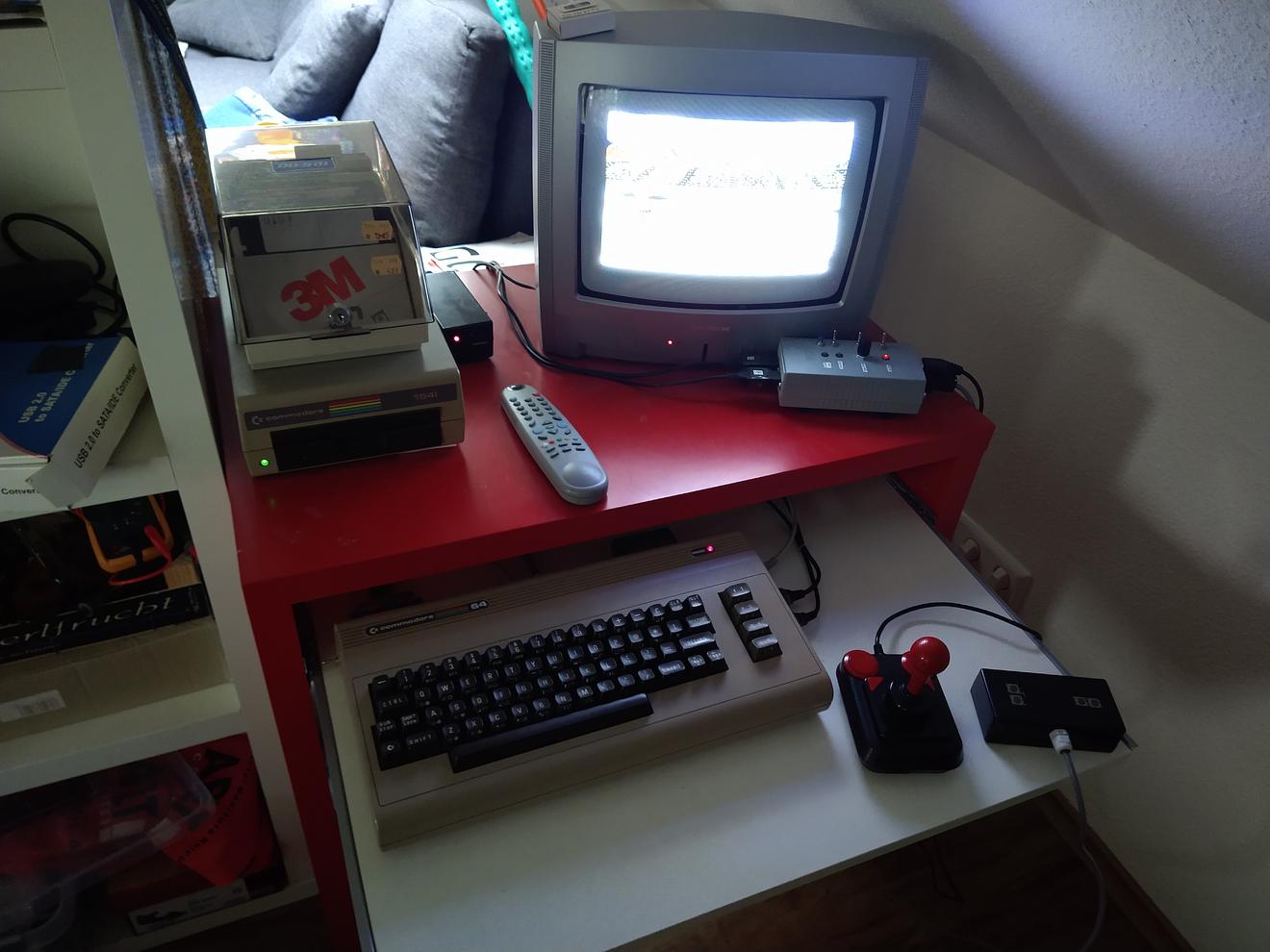

15″ Röhren-TV, Floppy 1541 alte Version mit Schaltnetzteil, SD2IEC mit JiffyDos.
EasyFlash3, 9600 Baud SerialAdapter
Der Joystick-Switcher hat folgende Funktionen:
Tauschen der Joystick-Ports auf Knopfdruck: Port1 und Port2 verden getauscht.
Turbo-Feuer: Beim betätigen des Feuer-Knopfes wird Dauer-Feuer mit einstellbarer Frequenz aktiviert.
Auto-Feuer: Permanentes Dauer-Feuer mit einstellbarer Frequenz. Während des Drückens des Feuer-Knopfes am Joystick wird das Dauer-Feuer deaktiviert, z.B. zum Aufladen des Mega-Schusses bei Armalyte.
2 Joystick-Eingänge auf einem Port: Es stehen 2 Joystickbuchsen für einen Port zur Verfügung. So können dauerhaft 2 Joysticks an einem Port angeschlossen bleiben. Je nach Spiel kann der bevorzugte Joystick-Typ verwendet werden ohne dass umgestöpselt werden muss.

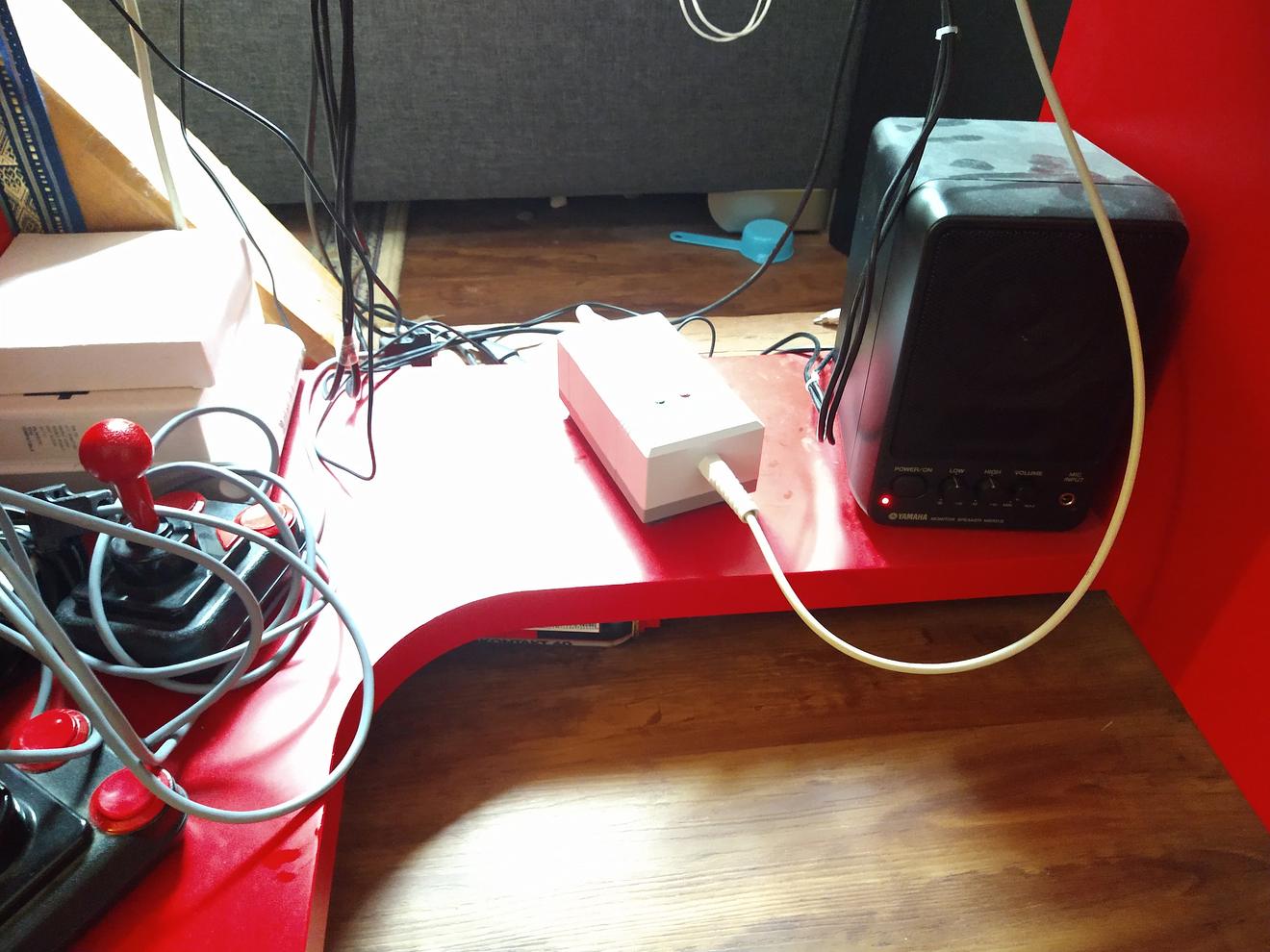

Staub, Aktiver Lautsprecher, C64 Netzteil Greisi Design, Kruscht.
