Um eine serielle Verbindung zwischen dem C64 und einem PC herzustellen wird lediglich ein CP2102 Breakout Board benötigt. Damit ist eine serielle Übetragung von bis zu 2400 Baud Möglich.

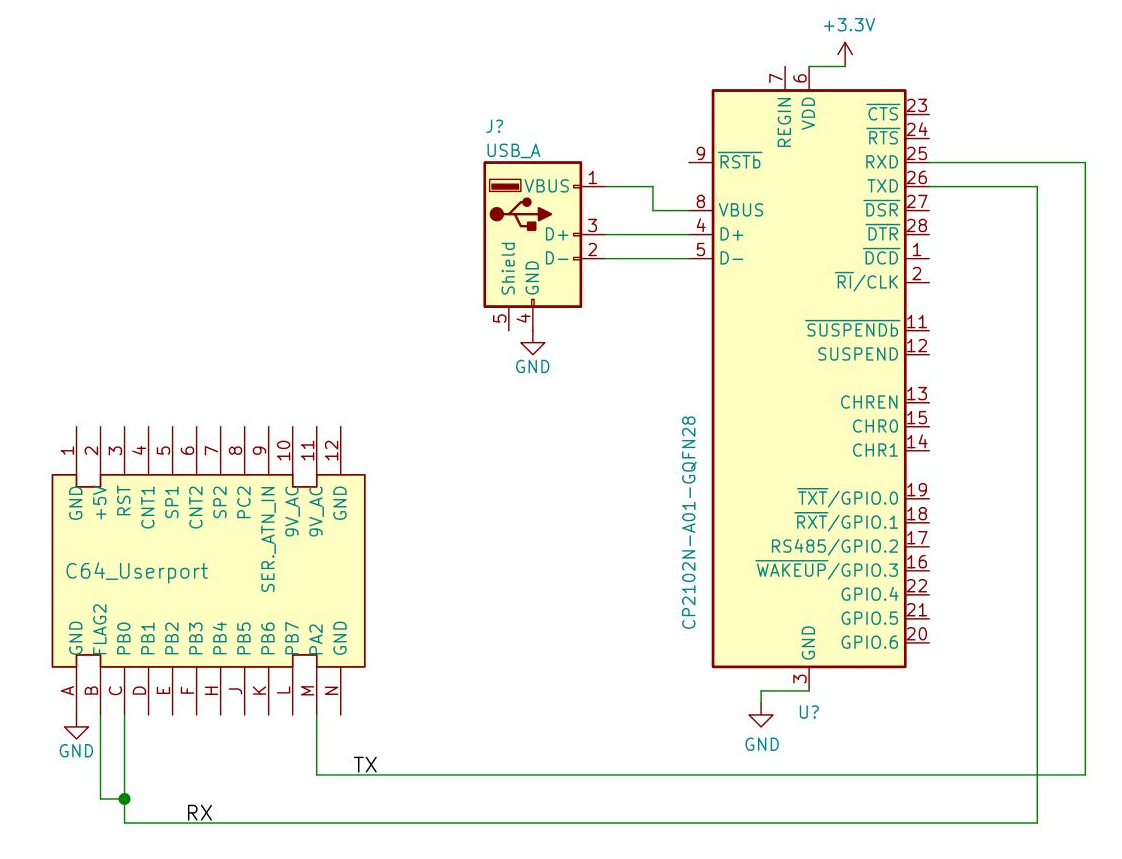

Schaltplan zum Nachbauen:

Alternativ der Schaltplan als PDF.

C64 als RS232 Terminal für einen Linux PC (UP9600 Edition für 9600 Baud)

Um eine serielle Verbindung zwischen dem C64 und einem PC herzustellen wird lediglich ein CP2102 Breakout Board benötigt. Mit dem UP9600 Protokoll sind 9600 Baud möglich. Um Hardware Flowcontrol benutzten zu können müssen die Leitungen CTS und RTS invertiert werden. Im Schaltbild wird dafür ein 74HC04 Hex Inverter benutzt. Ohne Hardware Flowcontrol ist nur eine Übertragungsrate bis zu 4800 Baud fehlerfrei möglich. Der CP2102 ist eigentlich 5V tolerant. Dennoch habe ich zur Sicherheit einen bidirectionalen Levelshifter (TXB0104D) für die Leitungen RX, TX, RTS und CTS verwendet.

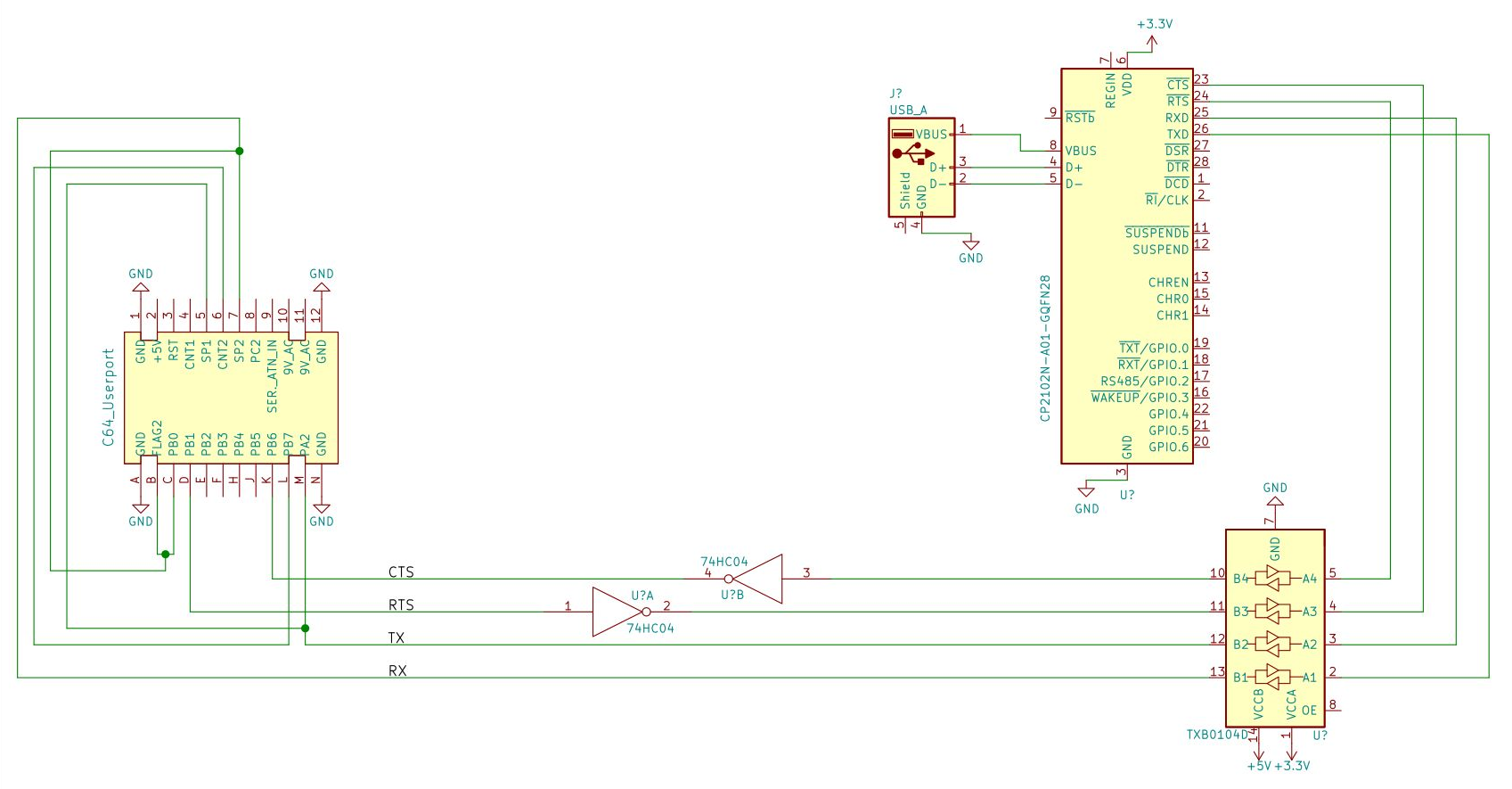

Schaltplan zum Nachbauen:

Alternativ der Schaltplan als PDF.

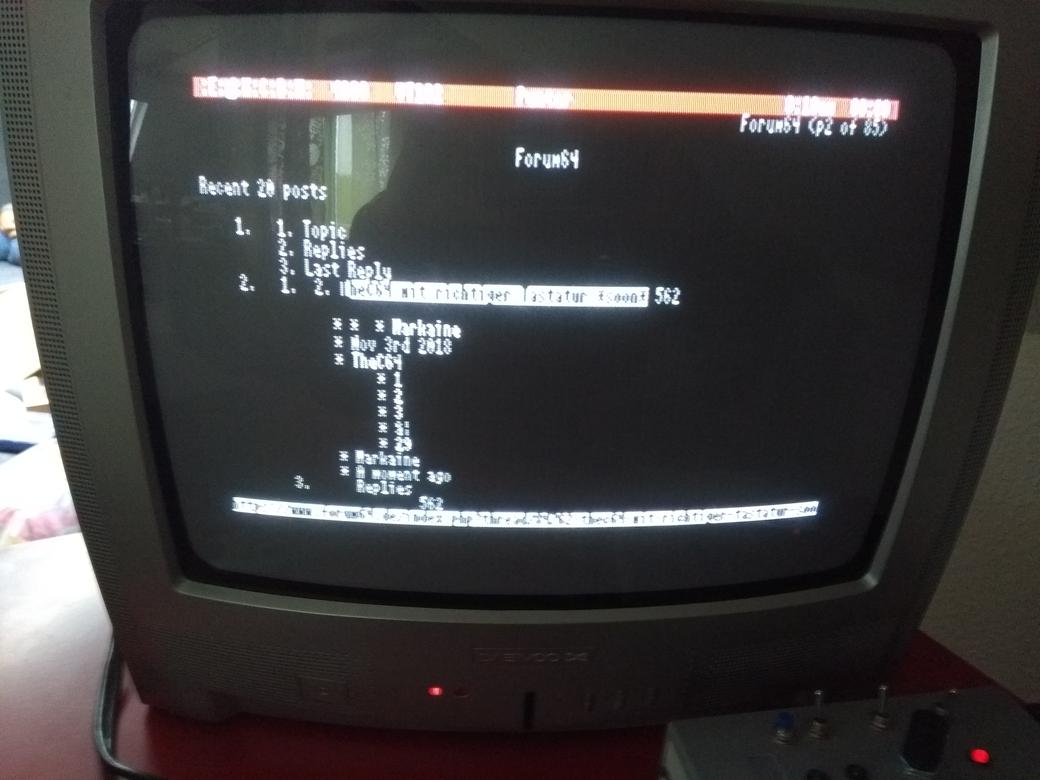

Auf einem Linux PC kann Getty auf den CP2102 Adapter konfiguriert werden. Dadurch erhält man einen Linux Login Bildschirm in einem Terminal, hier Striketerm 2014, am C64.
Wenn auf dem Linux PC ein Textmodus-Webbrowser installiert ist, kann auf dem C64 sogar über das Terminal rudimentär im Web gesurft werden.

Eigenbau Netzteil für den C64

Neue Stromversorgung für das 1541-I Diskettenlaufwerk

Verwendet habe ich ein kompaktes Schatnetzteil mit 32 W Ausgangsleistung. Es liefert beide benötigten Spannungen von 5 V und 12 V. (Reichelt, Artikelnummer: SNT RD 35A, ca. 15 Euro).

SID 8580 DigiSamples Boost

Digitale Samples abgespielt mit einem 8580 SID klingen sehr leise im Vergleich zu einem 6581 SID. Um die Lautstärke der Samples zu erhöhen, genügt es beim 8580 SID einem 660 Ohm Widerstand zwischen Pin 26 (Ext in) und Pin 14 (GND) nachzurüsten.

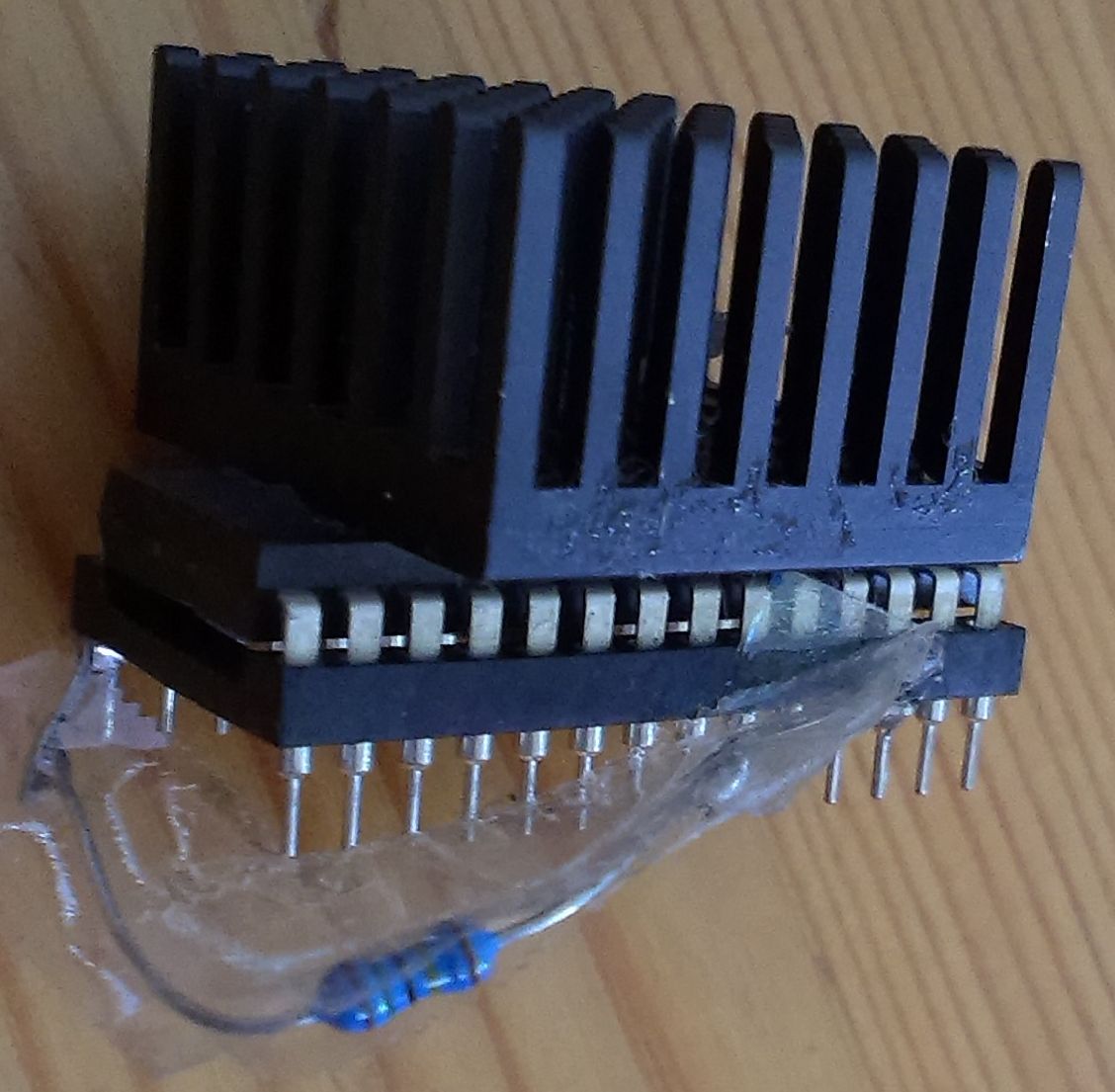

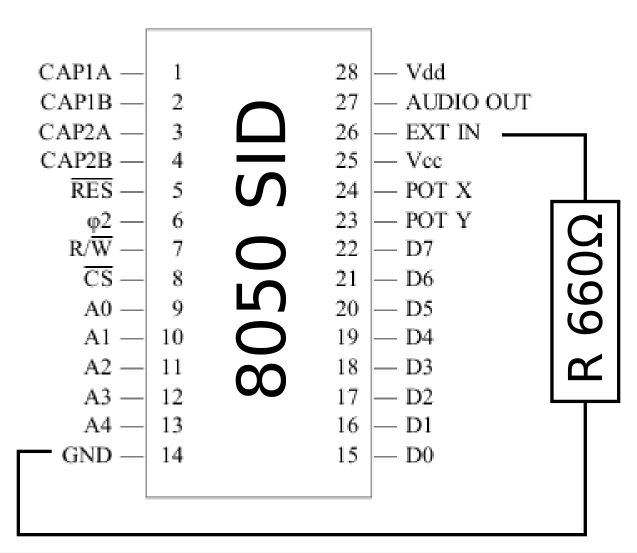

8580 SID DigiBoost Skizze	8580 SID mit DigiBoost

Die Lautstärke der Digi Samples kann durch die Wahl des Widerstandes geregelt werden. Kleinerer Widerstand bedeutet lautere Samples und größerer Widerstand führt zu leiseren Samples. Allerdings sollte der Widerstand 330 Ohm nicht unterscheiden, sonst kann der SID schaden nehmen.
